Indicador de cuadrante de 0,01 mm
● Nombre del producto: indicador de cuadrante de 0,01 mm
● Número de serie: 219-01
● Anillo de esfera de acero ajustable
● Con marcadores de tolerancia ajustables.
● Tornillo de bloqueo del dial
- Introducción del producto
Especificación
|
ARTE. NO. |
RANGO |
LECTURA |
DIÁMETRO |
|
219-01-0002 |
0-2MM |
0,01 mm |
60/40MM |
|
219-01-0003 |
0-3MM |
0,01 mm |
60/40MM |
|
219-01-0005 |
0-5MM |
0,01 mm |
60/40MM |
|
219-01-0010 |
0-10MM |
0,01 mm |
60/40MM |
|
219-01-0025 |
0-25MM |
0,01 mm |
60/40MM |
|
219-01-0030 |
0-30MM |
0,01 mm |
60/40MM |
|
219-01-0050 |
0-50MM |
0,01 mm |
60/40MM |
Otros detalles
Característica
|

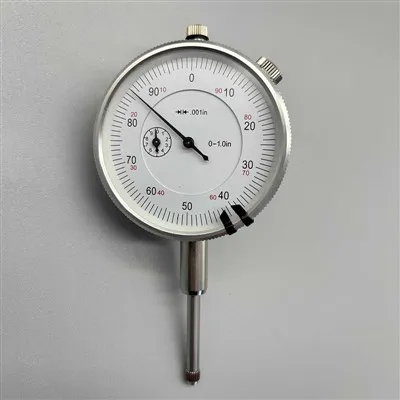

Respecto al comparador de 0,01 mm, excepto el tamaño métrico, también tenemostamaño en pulgadas,Para el diámetro de esta placa de esfera tenemos dos tamaños diferentes: 40 y 60 mm. El tamaño de 60 mm es más popular, puede elegir el que necesita y lo suministramos con o sin lengüeta trasera.
el color del bisel exterior se puede cambiar según sus requisitos, el soporte del husillo está hecho de acero inoxidable endurecido y cuenta con un punto de contacto de bola de carburo, una cubierta de latón y ruedas dentadas de latón duro que evitan el desgaste, tiene resortes extra-largos para una presión uniforme en todo el recorrido del husillo con un bisel moleteado que se ajusta fácilmente 360 grados, con 1 año de garantía ofrecida por nuestra empresa.
El indicador de cuadrante de 0,01 mm sirve como un dispositivo de medición preciso y funciona según el principio de emplear un mecanismo de engranaje de cremallera-y-piñón o palanca-y-sector para transformar el movimiento lineal de la varilla de medición en el movimiento angular del puntero del indicador.
Un indicador de cuadrante de 0,01 mm generalmente consta de las siguientes tres partes: parte del cuerpo: Esto incluye el cabezal medidor, la varilla medidora y el resorte-amortiguador. El cabezal de medición es la parte del comparador que entra en contacto directo con el objeto que se mide. La varilla de medición conecta el cabezal de medición al dispositivo de lectura, mientras que el resorte-amortiguador se utiliza para minimizar el impacto de las vibraciones externas en los resultados de la medición. Sistema de transmisión: Compuesto principalmente por cremallera, piñón y otros mecanismos de precisión, convierte el diminuto movimiento lineal de la varilla de medición en el desplazamiento angular del puntero. Dispositivo de lectura: Compuesto por una esfera circular con escalas y un puntero. La esfera está marcada con 100 divisiones iguales, cada una de las cuales representa un desplazamiento de 0,01 mm.
Basándonos en los comentarios y sugerencias de muchos clientes diferentes, además de la caja de plástico, también hemos desarrollado una caja de embalaje de espuma adecuada para este tipo de micrómetro (como se muestra en la figura siguiente). El nuevo embalaje ha sido sometido a pruebas de embalaje y transporte. En comparación con la caja de plástico, la caja de espuma es más liviana, lo que puede reducir los costos de transporte para algunos clientes con pedidos pequeños. Al enviar productos sueltos, la caja de espuma puede proteger mejor los micrómetros contra daños debidos al manejo brusco por parte de los mensajeros, evitando daños en el embalaje del producto.
|
Preguntas frecuentes
- Presione la varilla de medición del indicador de carátula verticalmente contra la superficie del objeto que se está midiendo. Asegúrese de que la varilla de medición esté en buen contacto con la superficie y que la dirección de medición sea consistente con la dirección de movimiento del objeto que se está midiendo.
- Cuando el objeto que se está midiendo sufre un desplazamiento o cambios dimensionales, la varilla de medición del indicador de cuadrante se moverá en consecuencia, haciendo que el puntero gire sobre el cuadrante.
- Al leer el valor, primero mire la escala principal para determinar la posición hacia donde apunta el puntero para determinar la parte entera del valor. Luego mira la escala subsidiaria para determinar la parte decimal del valor. Sume la parte entera y la parte decimal para obtener el valor medido del indicador de cuadrante.
- Por ejemplo, si el puntero de la escala principal apunta a "2" y el puntero de la escala secundaria apunta a "0,03", entonces el valor medido es 2,03 mm.
- Instale el indicador de cuadrante de 0,01 mm: si lo usa en una máquina, monte el indicador de cuadrante sobre una superficie estable o una base magnética. Asegúrese de que esté bien sujeto y nivelado. También suministramos soporte magnético, puede solicitarnos el paquete del juego, como se muestra en la foto a continuación, contáctenos para obtener más detalles.
- Ponga a cero el indicador de carátula: el comparador de carátula debe ponerse a cero antes de poder realizar la medición. Al ajustar el indicador de cuadrante, el puntero apunta a la posición cero en el dial. Esto garantiza que todas las mediciones posteriores se tomen desde este punto de referencia.
- Posicionamiento del indicador de cuadrante: Coloque la sonda del indicador de cuadrante en la superficie o característica a medir. Asegúrese de que el indicador de carátula esté perpendicular (si mide altura o profundidad) o paralelo a la superficie que se está midiendo (si mide distancia)
- Tomar una medida: Coloque la punta del indicador de carátula contra el objeto que se está midiendo. La punta debe estar perpendicular a la superficie para obtener lecturas precisas. A medida que el objeto se mueve o cambia de dimensión, el puntero del indicador de cuadrante se moverá a lo largo de la escala. Lea el valor indicado por el puntero. El puntero puede ser una aguja o una pantalla digital, según el tipo de indicador de cuadrante.
